    电表产品型号代表意义
    • 作者:
    • 来源:
    • 日期: 2016-03-04
    • 浏览次数: 8455次
    电表产品型号代表意义 D－用在前面表示电能表, 如 DD862；用在后面表示多功能，如DTSD855
    DD－单相, 如DD862
    DT－三相四线, 如DT862
    DS－三相三线,如DS862
    F－复费率, 如DDSF855
    Y－预付费, 如DDSY855
    S－电子式, 如DDS855

    电表铭牌电流5（10）A是什么意思？
    电表铭牌内容的含义
    在电表的铭牌上我们可以看到以下一些名词：单相、三相、有功、无功等。铭牌上还标有注册型号：如DDS×××，第一个D是“电表”的拼音字头，第二个D是“单相”的拼音字头，S是“静止式(俗称电子式)”英文static的字头。“×××”代表不同企业生产的不同型式的电表。我国采用 220V的电压制式，交流电的频率是50Hz。应特别关注标识的电流值：如5(20)A是指基本电流为5A，最大电流为20A。超负荷用电是不安全的，是引发火灾的隐患。
    电表的等级
    铭牌上还标有①或②的标志，①代表电表的准确度为1%，或称1级表；②代表电表的准确度为2%，或称2级表。铭牌上还标有产品采用的标准代号、制造厂、商标和出厂编号等。电表精度等级中带0．5是指计量绕组准确度等级，当电流达到额定电流的10%以上时能达到0.5的准确度等级。S表示宽量程，当电流达到额定电流的1%以上时能达到0.5的准确度等级。
    电表的等级是用来表示电表的精确度的。我国规定电表分为七个等级，它们是0．1、0．2、0．5、1．0、1．5、2．5、5．0级。等级数值越小。电表的精确度越高。通常所用电表的等级都在电表的度盘上标出。
    　　为什么电表的等级能反映电表的准确度呢？　　这是因为电表的等级是由电表的测量误差决定的。用电表进行测量时，电表的指示值X与被测量的实际值X0之间的差值ΔX，称为电表测量的绝对误差。绝对误差值与电表的是程Xn之比，以百分数表示出来的值称为电表的引用误差En，即En＝（ΔX／Xn）×100％


    　　用电表进行测量时，将所得到的最大引用误差Enm。去掉％号，就定为该电表的等级。如果所得结果，在两个规定的等级数值之间，则此时电表的等级定为低精确度的一级。例如，某一电表测量所得最大引用误差值为0．7％，该表的等级就定为1．0级，而不能定为0．5级。


    　测量时，知道所用电表的等级及电表的量程，就可算出被测量的最大绝对误差，从而估计出测量的准确程度。
    括号前的电流值叫基本电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电表长期正常工作，而误差与温升完全满足规定要求的最大电流值。
    根据规程要求，直接接入式的电表，其基本电流应根据额定最大电流和过载倍数来确定，其中，额定最大电流应按经核准的客户报装负荷容量来确定；过载倍数，对正常运行中的电表实际负荷电流达到最大额定电流的30%以上的，宜取2倍表；实际负荷电流低于30%的，应取4倍表。
    电表铭牌上的标志A、A1、B、B1表示什么意思？当环境温度改变时对其附加误差有何影响？
    答：标志A表示电表使用的外界环境温度应为0～+40℃，相对温度应为95%
    A1表示环境温度为0～+40℃，相对湿度为85%
    B表示环境湿度为-10～50℃，相对湿度为95%
    B1表示环境温度为-10～+50℃，相对湿度为85%。
    当环境温度改变时，电表的制动磁通和电压、电流工作磁通及其相位角￠都发生改变，从而引起附加误差。如当温度升高时，制动磁通减少，制动力矩随之减小，电表转速加快，同时电表转盘电阻增大，电流工作磁通与总电流间的夹角减小，总电流的激磁分量与相应磁通皆增大，使电表转速变快；而且，电压工作磁通的这部分磁路磁阻随之减小，使电压工作磁通增加，电表转速变快，以上三者作用都产生正的温度附加误差。
    电表铭牌标志上字母和数字的含义
    1、型号含义。电表型号是用字母和数字的排列来表示的，内容如下：
    类别代号+组别代号+设计序号+派生号
    1）类别代号：D—电表 　　
    2）组别代号：表示相线：D—单相；S—三相三线有功；T—三相四线有功。 示用途：A—安培小时计；B—标准；D—多功能；F—复费率；H—总耗；J—直 流；L—长寿命；M—脉冲；S—全电子式；Y—预付费；X—无功；Z—最大需量
    3）设计序号用阿拉伯数字表示。如862、864、201等。
    4）派生号有以下几种表示方法：T—湿热、干燥两用；TH—湿热带用；TA—干热带用；G—高原用；H—船用；F—化工防腐用等。如：
    DD—表示单相电表，如DD862型，DD702型；
    DS—表示三相三线有功电表，如DS864型，DS8型；
    DT—表示三相四线有功电表，如DT862型，DT864型；
    DX—表示无功电表，如DX963型，DX862型；
    DJ—表示直流电表，如DJ1型；
    DB—表示标准电表，如DB2型、DB3型；
    DBS—表示三相三线标准电表，如DBS25型；
    DZ—表示最大需量表，如DZ1型，
    DBT—表示三相四线有功标准电表，如DBT25型；
    DSF—表示三相三线复费率分时电表，如DSF1型；
    DSSD—表示三相三线全电子式多功能电表，如DSSD331型；
    DDY—表示单相预付费电表，如DDY59型；
    2、铭牌标志：
    1）商标。
    2）计量许可证标志（CMC）。
    3）计量单位名称或符号，如：有功电表为“千瓦•时”或“kWh”；无功电表为“千乏•时”或“kvarh”。

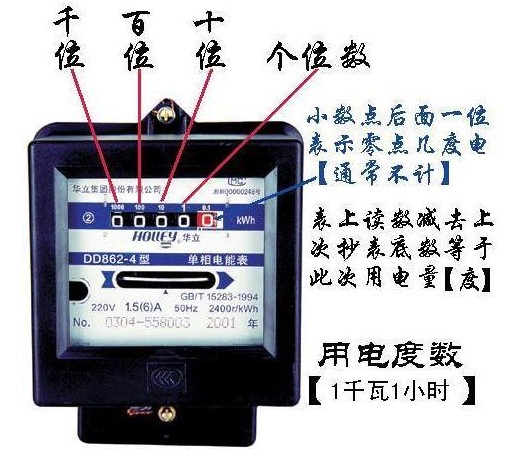

    4）字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×1000，×100，×10，×1。
    电表的名称及型号
    5）基本电流和额定最大电流。基本电流（也叫标定电流）是确定电表有关特性的电流值，以Ib表示；额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值，以Imax表示。
    6）参比电压。指确定电表有关特性的电压值，以UN表示。对于三相三线电表以相数乘以线电压表示，如3×380V；对于三相四线电表则是相数乘以相电压/线电压表示，如3×220/380V；对于单相电表则以电压线路接线端上的电压表示，如220V。
    7）参比频率。指确定电表有关特性的频率值，以赫兹（Hz）表示。
    8）电表常数。指电表记录的电能和相应的转数或脉冲数之间关系的常数。有功电表以kWh/r(imp)或r(imp)/kWh形式表示；无功电表kvarh/r(imp)或r(imp)/kvarh形式表示。两种常数互为倒数关系。
    9）准确度等级。以记入圆圈中的等级数字表示.
    10）相数、线数的符号。
    11）耐受环境条件的能力级别，分P、S、A、B四组。
    12）制造标准。
    13）制造厂的名称或制造厂地址。
     14）制造年份。
     15）若电表带有止逆器则有标志为：止逆
    16）条形码。
    17）出厂编号。
